Написать в TelegramКомпрессионный прибор (одометр) S260
СТАНДАРТЫ: ГОСТ 12248-10, ГОСТ Р 54477-2011, ASTM D2435, D3877, D4546 / BS 1377:5 / AASHTO T216 / NF P94 090-1, P94 090 / UNE 103-601, 103-602 / CEN-ISO-TS 17892-5.
Прочная алюминиевая станина и нагружающая рамка на самоустанавливающихся сферических подшипниках.
Плечо рычага регулируется: 9:1 - 10:1 - 11:1.
Максимальная нагрузка: 170 кг пригрузов, что соответствует 1870 кг нагрузки с использованием плеча 11:1.
Можно установить ячейку до 100 см2.
Поставляется в комплекте с подвесом для пригрузов, держателем для фиксации индикатора часового типа или преобразователя, но БЕЗ ячейки, пригрузов, ИЧ (или преобразователя), подставки, которые заказываются отдельно.
Масса: ~ 25 кг.
ПРИНАДЛЕЖНОСТИ:

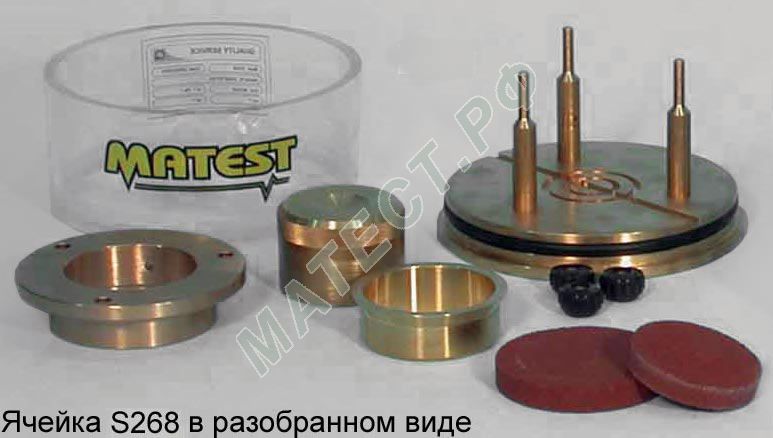

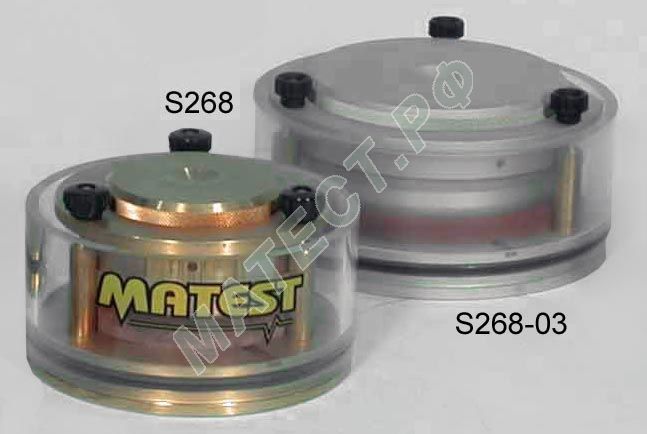

Ячейки компрессионные:

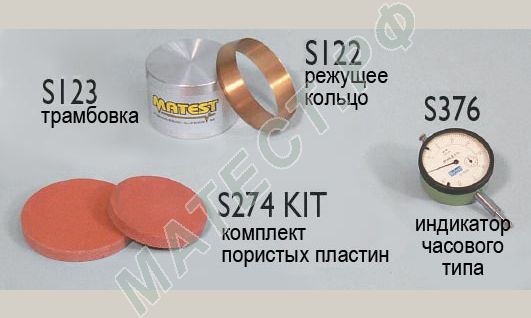

| Модель | Диаметр образца, мм | Площадь образца, см2 | Толщина образца, мм | Режущее кольцо, мм | Трамбовка | Комплект пористых пластин |
|---|---|---|---|---|---|---|
| S268 | 50,47 | 20 | 20 | S122 | S123 | S274 KIT |
| S268-05 | 63,5 | 31,67 | 20 | S122-19 | S123-05 | S274-10 KIT |
| S268-01 | 71,40 | 40 | 20 | S122-01 | S123-01 | S274-01 KIT |
| S268-04 | 75,00 | 44,16 | 20 | S122-17 | S123-04 | S274-09 KIT |
| S268-02 | 79,80 | 50 | 20 | S122-02 | S123-02 | |
| S268-03* | 112,80 | 100 | 25 | S122-03 | S123-03 | S274-03 KIT |
* ячейка Ø112,8 мм изготовлена из алюминиевого сплава.

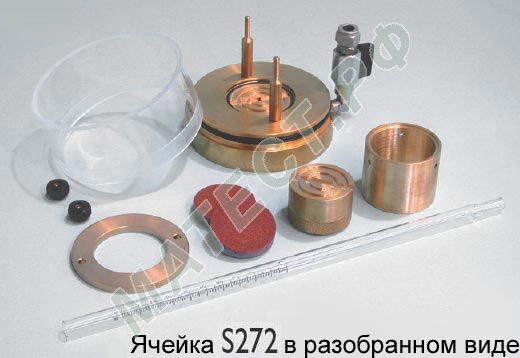

Ячейки компрессионно-фильтрационные:
| Модель | Диаметр образца, мм | Площадь образца, см2 | Толщина образца, мм | Режущее кольцо, мм | Трамбовка | Комплект пористых пластин |
|---|---|---|---|---|---|---|
| S272 | 50,47 | 20 | 20 | S122-04 | S123 | S274-04 KIT |
| S272-05 | 63,5 | 31,67 | 20 | S122-20 | S123-05 | S274-11 KIT |
| S272-01 | 71,40 | 40 | 20 | S122-05 | S123-01 | S274-05 KIT |
| S272-04 | 75,00 | 44,16 | 20 | S122-18 | S123-04 | S274-08 KIT |
| S272-02 | 79,80 | 50 | 20 | S123-02 | ||
| S272-03* | 112,80 | 100 | 25 | S122-07 | S123-03 | S274-07 KIT |
* ячейка Ø112,8 мм изготовлена из алюминиевого сплава.
ИНДИКАТОРЫ ЧАСОВОГО ТИПА:
S376 - ИЧ 10 мм х 0,01 мм.
S375-01 - ИЧ 12 мм х 0,002 мм.
ДАТЧИКИ и СИСТЕМЫ СБОРА ДАННЫХ:

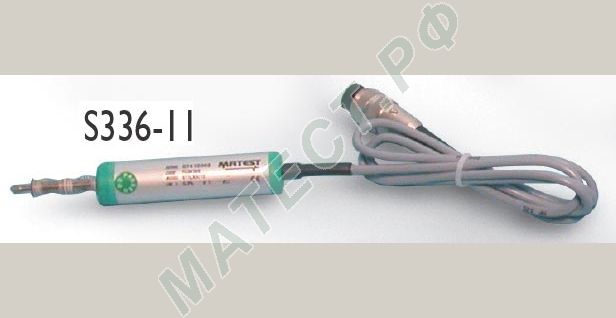

S336-11 - преобразователь линейного вертикального перемещения, ход 10 мм.
S336-60...62 - кабели от 2 до 10 метров.

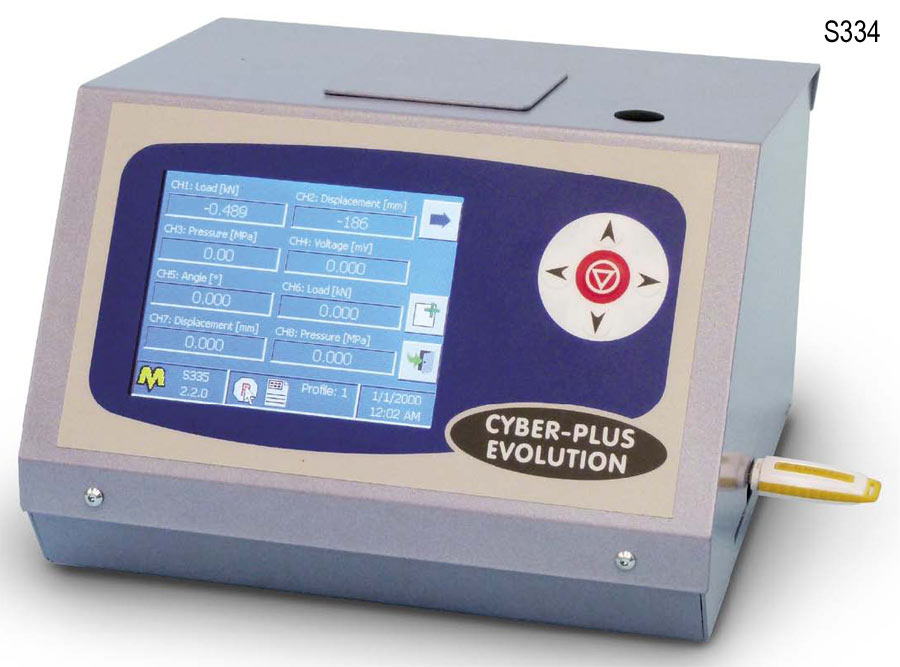

S334 - 8ми-канальная система Cyber-Plus Evolution с сенсорным экраном, расширяемая до 16 каналов.

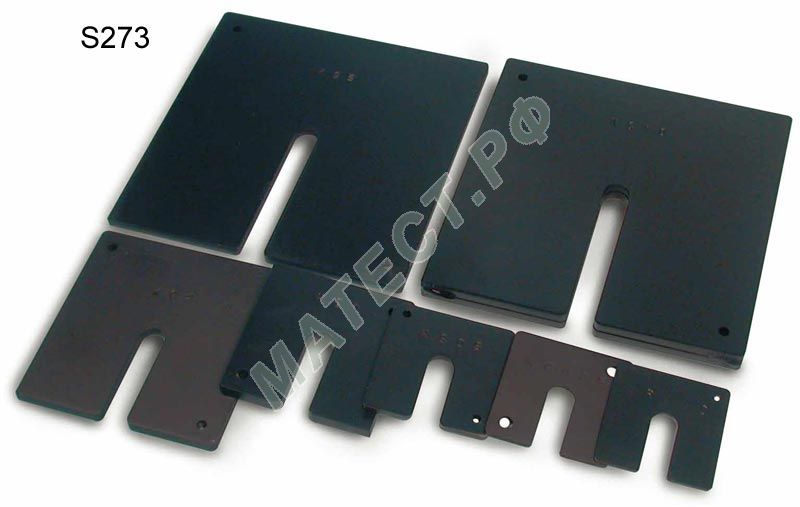

КОМПЛЕКТЫ ПРИГРУЗОВ:
Пригрузы с прорезью, изготовлены из стали, окрашены для защиты от коррозии.
| S273 KIT Общая масса: 50 кг | S273-0I KIT Общая масса: 64 кг | S273-02 KIT Общая масса: 80 кг |
|---|---|---|
| S273-01 = 4 x 10 кг | S273-08 = 7 x 8кг | S273-01 = 6 x 10кг |
| S273-02 = 1x 5кг | S273-07 = 1 x 4 кг | S273-02 = 3 x 5 кг |
| S273-03 = 2 x 2 кг | S273-03 = 1 x 2кг | S273-03 = 1 x 2кг |
| S273-04 = 1 x 1 кг | S273-04 = 1 x 1 кг | S273-04 = 1 x 1 кг |
| S273-05 = 1 x 500 г | S273-05 = 3 x 500 г | |
| S273-06 = 2 x 250 г | S273-06 = 2 x 250 г |
Любой пригруз можно заказать отдельно
ПОДСТАВКИ:
прочная конструкция, окрашены для защиты от коррозии, в комплекте с крепежными болтами и гайками.

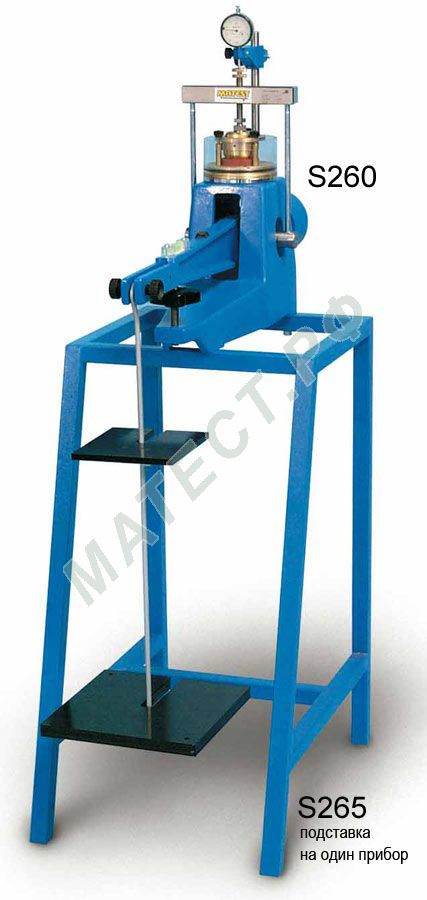

S265 - подставка на один прибор (верхнее фото).

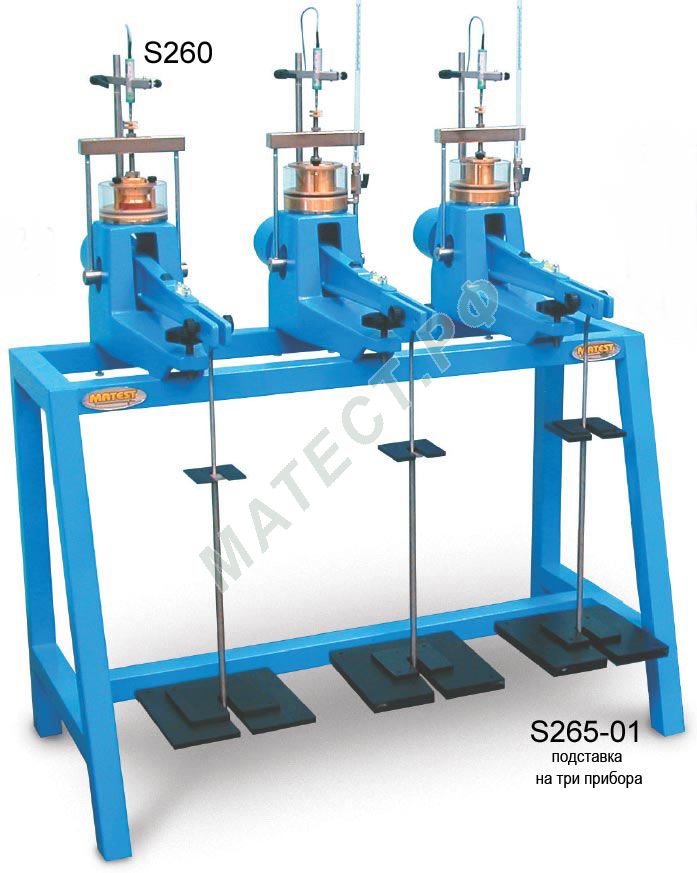

S265-01 - подставка на три прибора (нижнее фото).
