Установка WHEEL TRACKER B038

Установка WHEEL TRACKER B038











Установка WHEEL TRACKER B038








Установка WHEEL TRACKER B038







Установка WHEEL TRACKER B038

СТАНДАРТЫ: EN 12697-22 / BS 598:110.

Данный лабораторный тест состоит в оценке глубины колеи, возникающей на образце асфальтобетона в результате заданного количества проходов нагруженного резинового колеса при определенной температуре.

Установка имитирует воздействие движения транспортных средств на дорожное покрытие и позволяет измерить устойчивость образца асфальтобетонной смеси к колееобразованию

ХАРАКТЕРИСТИКИ:

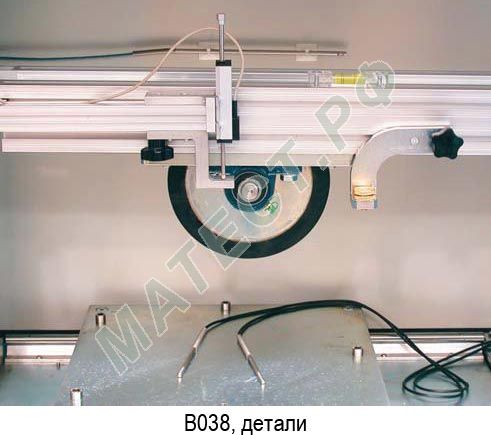

  • Покрытие колеса - из вулканизированной резины,
  • Нагрузка на образец прикладывается через рычаг. Величина прикладываемого нагружения регулируется изменением положения груза;
  • Величина деформации покрытия (образуемой колеи) измеряется в режиме реального времени датчиком линейного перемещения с максимальным значением 40 мм и разрешением 0,01 мм;

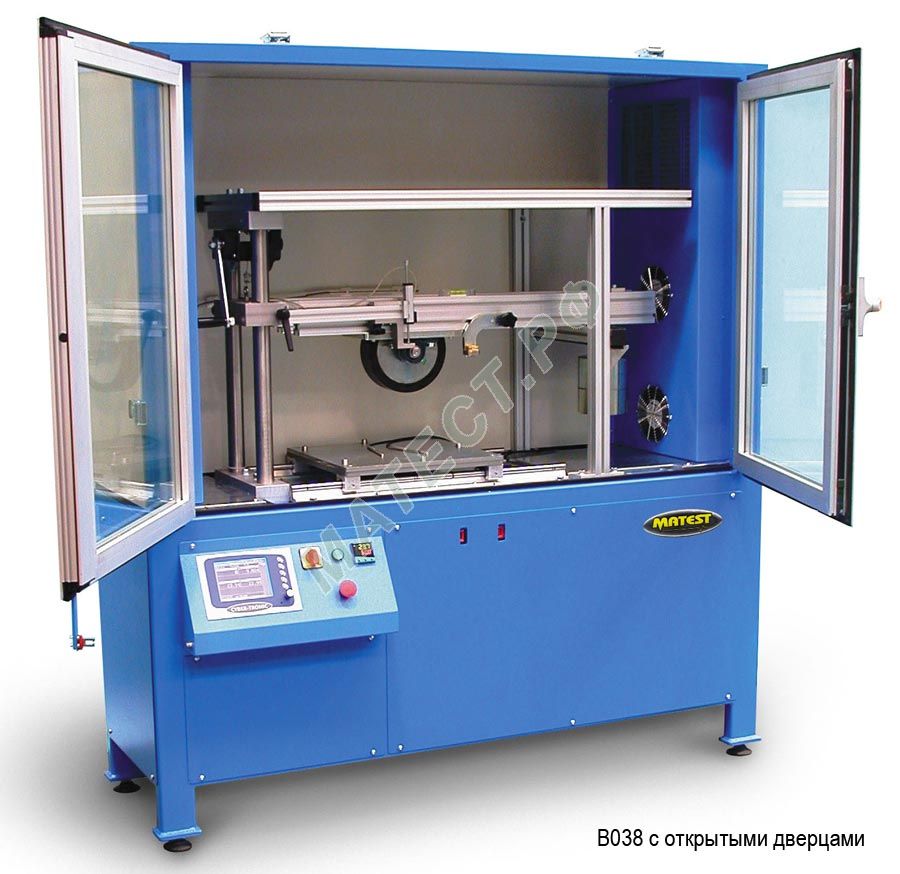

  • Установка смонтирована в корпусе из алюминиевого сплава и содержит термостат с двумя стеклянными дверцами и регулировкой температуры;
  • Установка оборудована тремя температурными датчиками: один из них подключен к терморегулятору термостата; два других служат для контроля температуры образца;
  • В комплект поставки входят приспособления для фиксации форм;
  • Установка поставляется БЕЗ форм для образцов, которые заказываются отдельно.
  •
    Технические данные
     Нагрузка • 700 Н ± 10 Н (по EN 12697-22)
    • 520 Н (по BS 598:110)
     Размеры образцов • 305 x 305 мм, высота 50 ÷ 100 мм (формы)
    • 305 x 400 мм, высота 50 ÷ 100 мм (формы)
    • 400 х 500 мм, высота до 180 мм
    (формы, изготавливаются на роллерном компакторе Matest)
    • Ø200 и высотой 50 мм (керны)
     Размеры стола для образцов 400х390 мм
     Величина хода стола 230± 5 мм
     Частота проходов стола 15... 40 циклов/мин
     Диапазон регулировки термостата +35°C... +65°C ± 1,0°C
     Электропитание  230 В / 2200 Вт
     Мощность привода стола  500 Вт
     Габариты (ДШВ) 1580х650х1790 мм
     Масса  ~ 400 кг

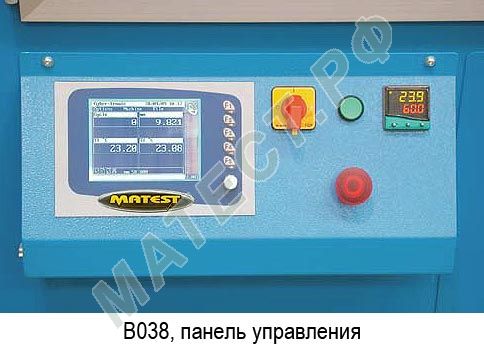

    АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:

  • Микропроцессорное управление;
  • Многофукциональная клавиатура;
  • Мультиязычное ПО;
  • Графический дисплей 320x240 пикселей;
  • RS-232 порт для соединения с ПК.
  • ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:

  • Осуществляет управление установкой и автоматический контроль теста, сбор и обработку данных;
  • Позволяет вводить и настраивать все параметры теста;
  • В режиме реального времени отображает количество проходов, глубину образовавшейся колеи и температуру. Все данные испытания можно вывести на ПК;
  • В калибровочном меню отображаются все настройки и параметры;
  • С контрольной панели можно вводить параметры согласно процедурам стандартов EN и BS:
       • Номер испытания;
       • Частоту проходов;
       • Число проходов до окончания теста;
       • Максимальную глубину колеи для окончания теста;
       • Дискретность считывания глубины колеи;
       • Температуру испытания;
       • Толщину образца.
  • ПРИНАДЛЕЖНОСТИ:
    B038-09* - ФОРМА, размер 320х260х180 мм
    B038-10* - ФОРМА, размер 305х305х50 мм
    B038-11* - ФОРМА, размер 305х305х100 мм
    B038-12* - ФОРМА, размер 400х305х50 мм
    B038-13* - ФОРМА, размер 400х305х100 мм
    B038-14 - ФОРМА для керна Ø200 мм высотой 50 мм
    B038-18* - ФОРМА. размер 500х400х180 мм
    B038-20 - ФОРМА, размер 320x260x50 мм
    H009-01 - ПК в сборе с 17” LCD-монитором, клавиатурой, мышкой, соединительными кабелями.

    * В этих формах изготавливаются образцы на компакторе B039.
    По запросу могут поставляться пластины для уменьшения глубины формы.
