Обновлено. 27.07.2012: Раздел: Испытания грунта

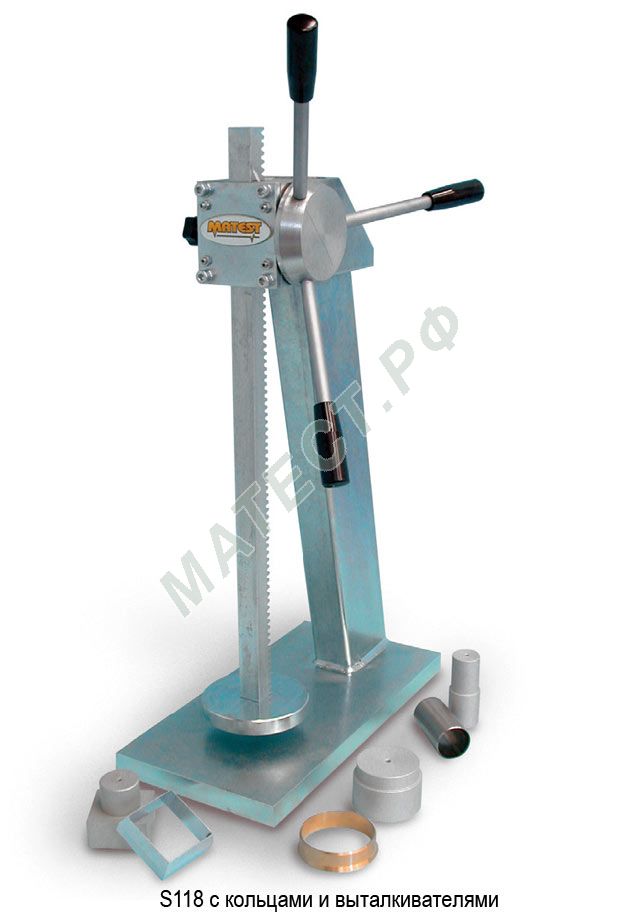

Аппарат для подготовки проб грунта S118

Аппарат для подготовки проб грунта S118

Используется для уплотнения и подготовки образцов, а также для вырубки и выталкивания образцов грунта, предназначенных для тестов на срез, трехосное, одноосное и компрессионное сжатие.

Используется с вырубными кольцами S122 ÷ S122-16 и выталкивателями S123 ÷ S123-16.

Технические данные
Диаметр верхней пластины 120 мм
Макс. вертикальный просвет 470 мм
Габариты 500x300x900 мм
Масса 30 кг

Вырубные кольца и выталкиватели

Используются для подготовки проб грунта и уплотнения образцов в ячейках перед выполнением тестов на срез, трехосное, одноосное и компрессионное сжатие. Кольца имеют тонкие стенки с острым режущим краем, а выталкиватель обеспечивает перемещение образца непосредственно в ячейку, без bнарушения его структуры.

Метод Размеры ячейки Кольцо Выталкиватель
Консолидация Ø50,47 x h 20 мм S122 S123
Консолидация Ø71,40 x h 20 мм S122-01 S123-01
Консолидация Ø75,00 x h 20 мм S122-17 S123-04
Консолидация Ø79,80 x h 20 мм S122-02 S123-02
Консолидация Ø112,80 x h 25 мм S122-03 S123-03
Консолид. прониц. Ø50,47 x h 20 мм S122-04 S123
Консолид. прониц. Ø71,40 x h 20 мм S122-05 S123-01
Консолид. прониц. Ø75,00 x h 20 мм S122-18 S123-04
Консолид. прониц. Ø79,80 x h 20 мм
S123-02
Консолид. прониц. Ø112,80 x h 25 мм S122-07 S123-03
Сдвиг Ø50 x h 25 мм S122-08 S123-08
Сдвиг Ø60 x h 25 мм S122-09 S123-09
Сдвиг Ø100 x h 25 мм S122-10 S123-10
Сдвиг 60x60 x h 25 мм S122-11 S123-11
Сдвиг 100x100 x h 25 мм S122-12 S123-12
Трехосное сжатие
Ø50 x h 100 мм
S122-14
S123-14
Трехосное сжатие Ø70 x h 140 мм S122-15 S123-15
Трехосное сжатие Ø100 x h 200 мм S122-16 S123-16
Трехосное + свободное сжатие  Ø38 x h 76 мм S122-13 S122-13

Подготовленные образцы используются на следующем оборудовании:

  • Установка для испытания грунта на срез S277 KIT.
  • Компрессионный прибор (одометр) S260.
  • Комплект для испытания грунта на трехосное сжатие к прессу S205.
  • Комплект для испытания грунта на свободное сжатие к прессу S205.
  • Тестер одноосного сжатия грунта S131 KIT.
  • Тестер одноосного сжатия грунта S301 на 50 кН.
  • Смотри также:

  • станок для обрезки образцов грунта S120;
