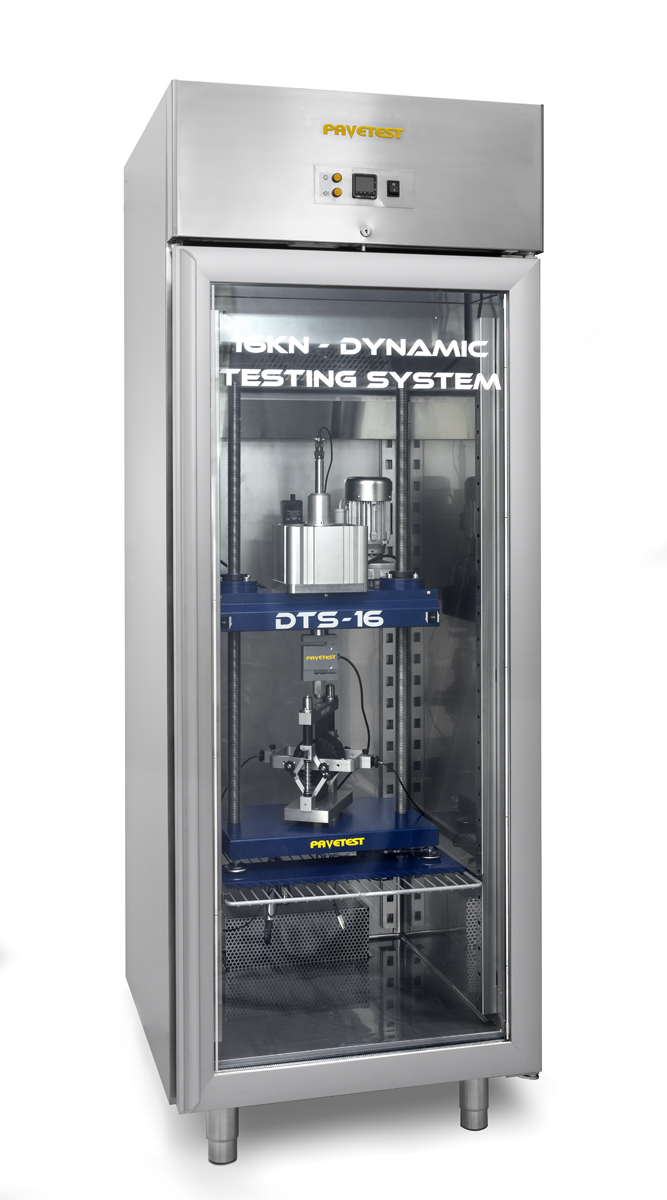

B220-01-KIT DTS-16 – Сервопневматическая система динамических испытаний образцов

Динамическая испытательная система с серво-пневматическим управлением, обеспечивающая нагружающее усилие с частотой до 70 Гц. Может использоваться для испытаний на растяжение и сжатие в динамическом режиме широкого спектра материалов, таких как асфальт, грунт, волокна и пластмассы. DTS-16 входит в линейку оборудования Pavetest включающую в себя цифровой контроллер CDAS, программное обеспечение TestLAB и комплект принадлежностей.

Доступны две модели:
B220-01 KIT с ручным перемещением траверсы;
B220-02 KIT с моторизованной траверсой.

Технические данные

Схемы испытаний

Принадлежности

B270-01 - Ячейка трехосного сжатия для образцов Ø100 мм и высотой 200 мм
B254 KIT - Приспособление для испытания SCB по EN
B272 KIT - Модуль упругости при трехосном сжатии - TRM
B271 KIT - Циклическое трехосное сжатие - CCT
B261 KIT - Остаточная деформация - PD
B253 KIT - Модуль упругости при непрямом растяжении, ползучесть и жесткость асфальтобетонных смесей - IDTOS
B260 KIT - Одноосное циклическое сжатие - UCC
B251 KIT - Усталость при непрямом растяжении - IDTF
B250 KIT - Модуль упругости при непрямом растяжении - IDTM
B210-01 - Сервопневматическая система на 4-х точечный изгиб (4PB) с LVDT-приводом 10 мм, нагружающей ячейкой ± 5 кН и LVDT-датчиком 2 мм для контроля образца
H009-01EN - ПК с ЖК-монитором 22“, ПО TestLAB, клавиатурой и мышью
B250-07 KIT - Комплект для измерения температуры
B206 - CDAS – Блок управления и сбора данных B206 (16 каналов)
B221 - Температурная камера -20°C … +70°C для DTS-16 или 4PBA

Нагружающая рама:\r\nрасстояние между стержнями 345 мм\r\nпространство по вертикали 650 мм \r\n- позволяет стандартные измерения с применением испытательных сборок из принадлежностей.\r\n\r\nСервопривод:\r\nУсилие ± 16 кН\r\nЧастота нагружающего усилия до 70 Гц\r\nХод штока 30 мм\r\nИсточник сжатого воздуха:\r\nДавление 800-900 кПа\r\nМинимальная производительность 5 л/сек\r\n\r\nЭлектропитание:\r\n90-264V 50-60Hz 1ph 240W (B220-11)\r\n230V 50Hz 1ph 100W (B220-12)\r\n230V 50Hz 1ph 1450W (B221)\r\n\r\nГабариты:\r\n1262(h) x 400(d) x 470(w) mm B220-11 load frame\r\n1262(h) x 400(d) x 510(w) mm B220-12 load frame\r\n2170(h) x 840(d) x 760(w) mm load frame with temperature controlled cabinet\r\n\r\nМасса: \r\n80 kg load frame B220-11 load frame\r\n125 kg load frame B220-12 load frame\r\n160 kg temperature controlled cabinet\r\n
